一、項目簡介

       珠江三角洲水資源配置工程是國務院批準的《珠江流域綜合規劃(2012-2030年)》提出的重要水資源配置工程，也是國務院要求加快建設的全國172項節水供水重大水利工程之一，工程以打造新時代生態智慧水利工程為建設目標。珠江三角洲水資源配置工程從西江水系向珠江三角洲東部地區引水，解決城市生活生產缺水問題，提高供水保證程度。工程建成后，多年平均供水量17.08億立方米，其中南沙區5.31億立方米，東莞市3.30億立方米，深圳市8.47億立方米。工程同時為香港特別行政區、番禺區、順德區等地提供應急備用供水條件。

該工程由一條干線、兩條分干線，一條支線，3座泵站和1座新建調節水庫組成。工程從西江鯉魚洲取水，經鯉魚洲、高新沙、羅田3級泵站加壓，輸水至南沙區的高新沙水庫、東莞市松木山水庫和深圳市公明水庫。工程設計引水流量80立方米每秒，輸水線路全長113.2公里，其中干線長90.3公里，東莞分干線長3.6公里，深圳分干線長11.9公里，南沙支線長7.4公里，新建高新沙水庫總庫容482萬立方米。

本工程等別為Ⅰ等。輸水干線鯉魚洲泵站、鯉魚洲高位水池、輸水隧洞、輸水箱涵、高新沙水庫圍壩及其進庫閘、南沙支線進水閘、高新沙加壓泵站、沙溪高位水池、羅田水庫進庫閘等主要建筑級別為1級，設計洪水標準100年一遇，校核洪水標準300年一遇；深圳分干線羅田加壓泵站、公明水庫進庫閘、東莞分干線進水閘、輸水隧洞及輸水管道、松木山水庫進庫閘，南沙支線輸水隧洞等主要建筑物級別為2級，設計洪水標準50年一遇，校核洪水標準采用200年一遇。

現場共計安裝23套管段式、12套內貼式超聲波流量計

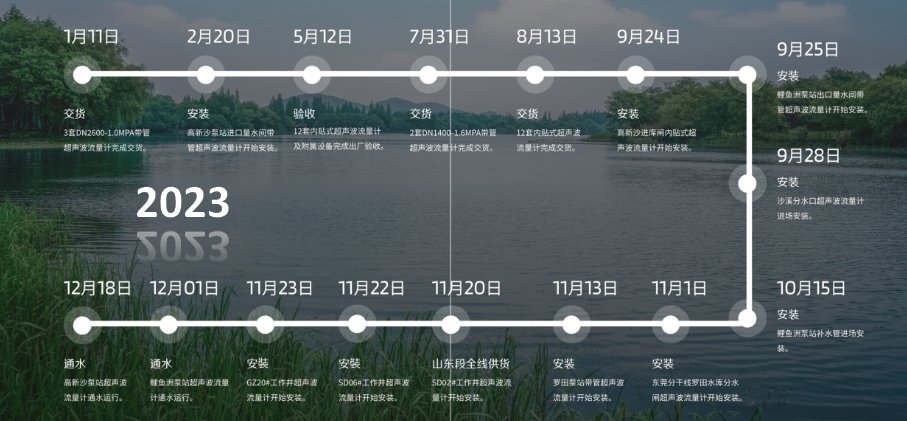

二、合作大事記

三、技術亮點

·  大口徑、管段式超聲波流量計應用。

1.采用定制式管徑DN1400~DN2600雙向不銹鋼，超聲波流量計在管道加工完成后，根據技術要求開孔固定在管道上。

2.帶管雙法蘭連接超聲波流量計進行實流標定。

標定時檢定點的實際流量值不得超過檢定點規定值的±2%。

3.每個檢定點連續檢驗次數不得少于3次。檢定點不得少于5個，且應包括最小流量點。

4.實流標定應由省級或以上計量單位進行，取得由省級或以上計量單位出具的證書。

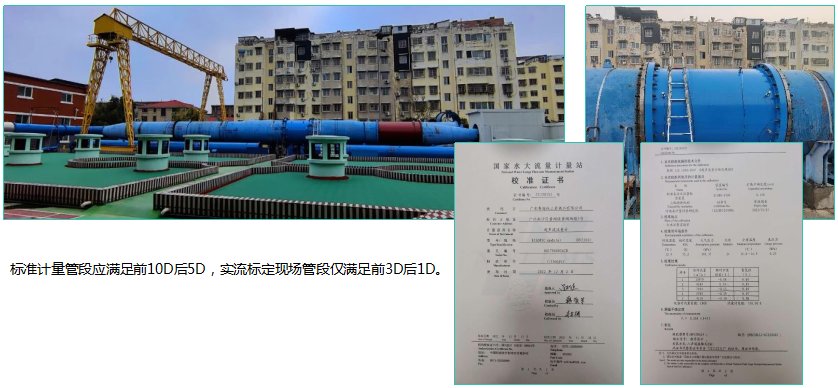

·  經開封國家水大流量計量站實流校準實驗，在流量計內置系數100%的前提下，測量不確定度達0.22%。

· 榮獲“粵海水務·珠三角杯”BIM設計應用大賽二等獎。

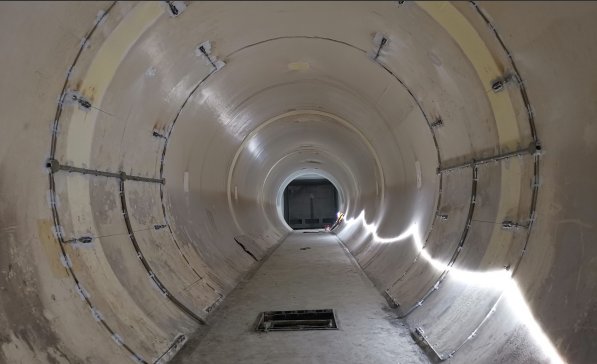

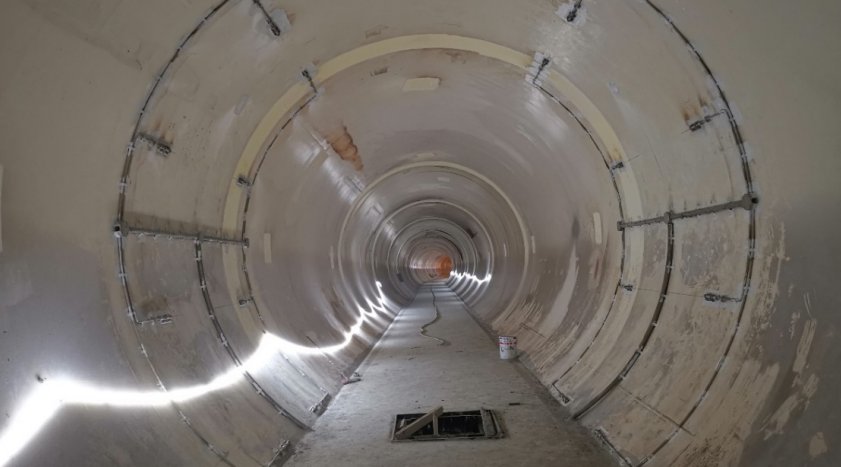

·  解決非標準斷面的測量難題。

現場為了過車檢修方便，將管道底部進行斷面改變，圓管變成非標斷面，即使斷面發生改變通過技術人員的定位安裝，最后測流精度不會因為斷面的改變而降低。

四、方案設計

鯉魚洲泵站

聲道數量為8聲道，安裝方式布置方式為2E8P，聲道角采用45°安裝。

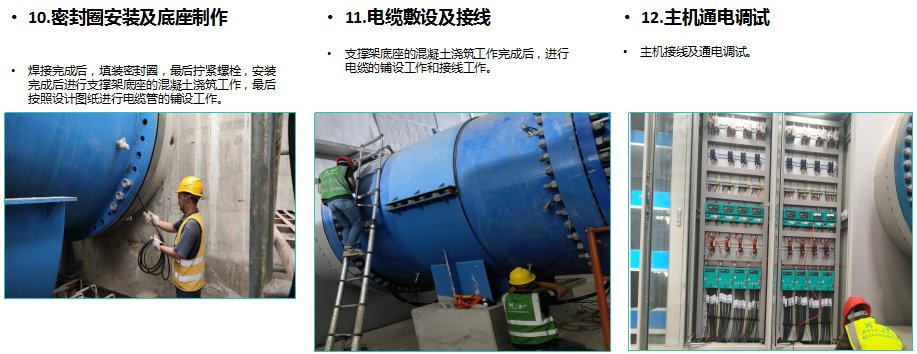

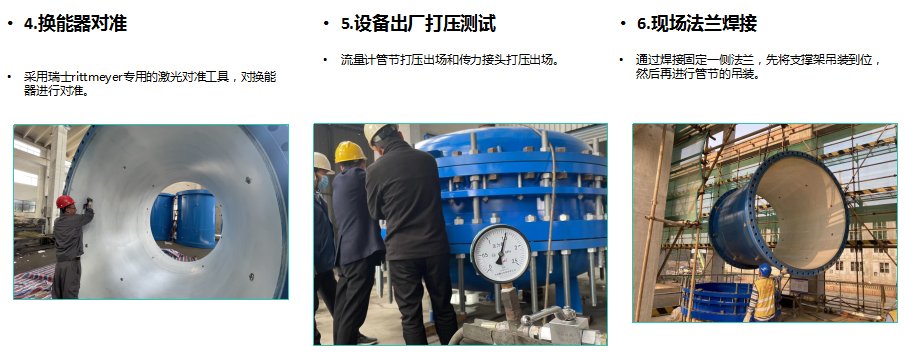

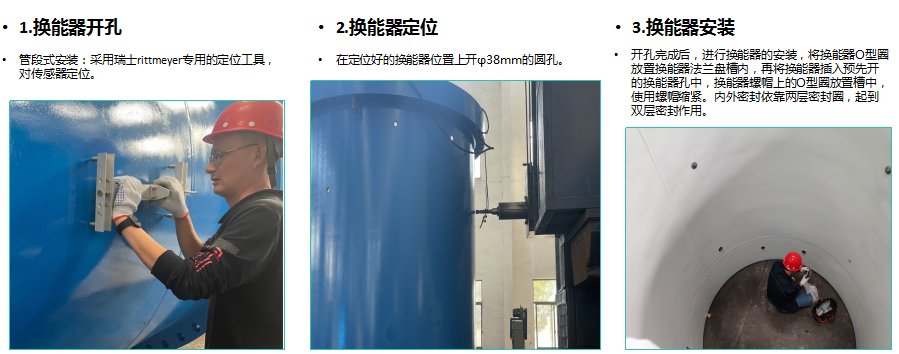

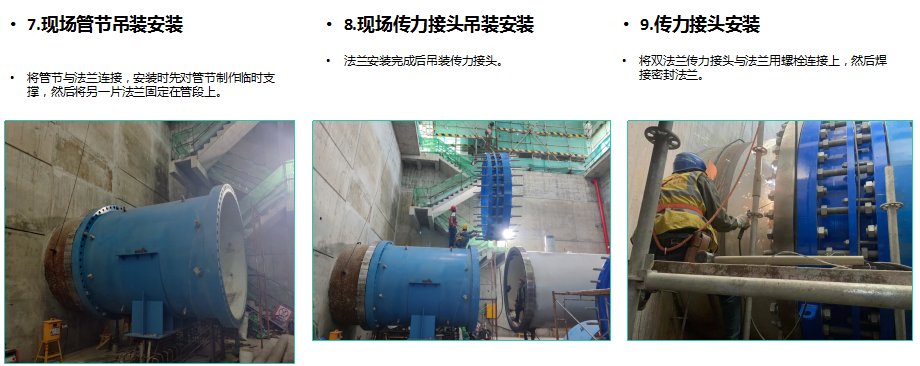

五、施工流程
