一、項目簡介

       引灤入津引水線路全長234公里，于1983年正式通水，結束了天津人民喝苦咸水的歷史，從根本上扭轉了天津缺水的緊張局面，極大地改善了投資環境和生態環境，有力地促進了全市經濟社會的健康協調發展。自2006年起，為保證引水貿易結算精準計量，引灤入津工程全線開始采用清萬水提供的流量監測服務。

遷西隧洞管理處（渠首管理處），肩負著河北和天津水費結算的重任，在2006年率先采用清萬水產品。為保證測量精度，安裝更為精準的八聲道流量計。

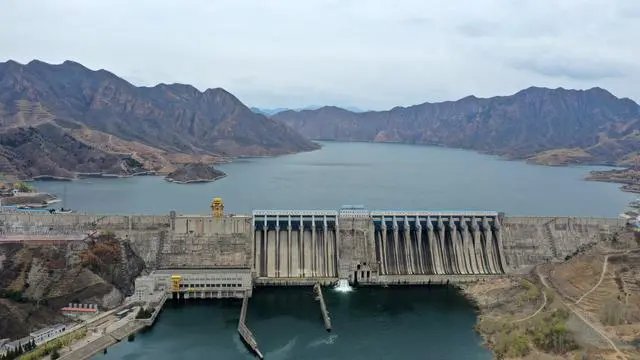

自此之后，從于橋水庫、潮白河泵站，到宜興阜和曹莊泵站，每個負責一地引水運行調度與貿易結算功能的管理處，都能見到清萬水產品的身影，為引灤入津引水調度發揮著不可或缺的作用。

二、技術亮點

·  解決長距離輸水的流量監測及提供調度數據依據。

引灤入津調水工程調度運行調控依據清萬水安裝的超聲波流量計和液位計的數據作為支撐，確保234公里調水線路的安全穩定運行。

引灤入津作為天津地區的“水源生命線”，肩負著天津千萬人的日常生活和經濟生產需要，引水調度至關重要。超聲波流量計在其中起到重要的數 據支撐作用，為各地區分配水量，調度運行水量平衡提供重要的數據支持。同時清完水安裝在分水口的超聲波流量計也是和受水地市的重要貿易結算用表。

·  首次應用流量遠程監測系統方案。

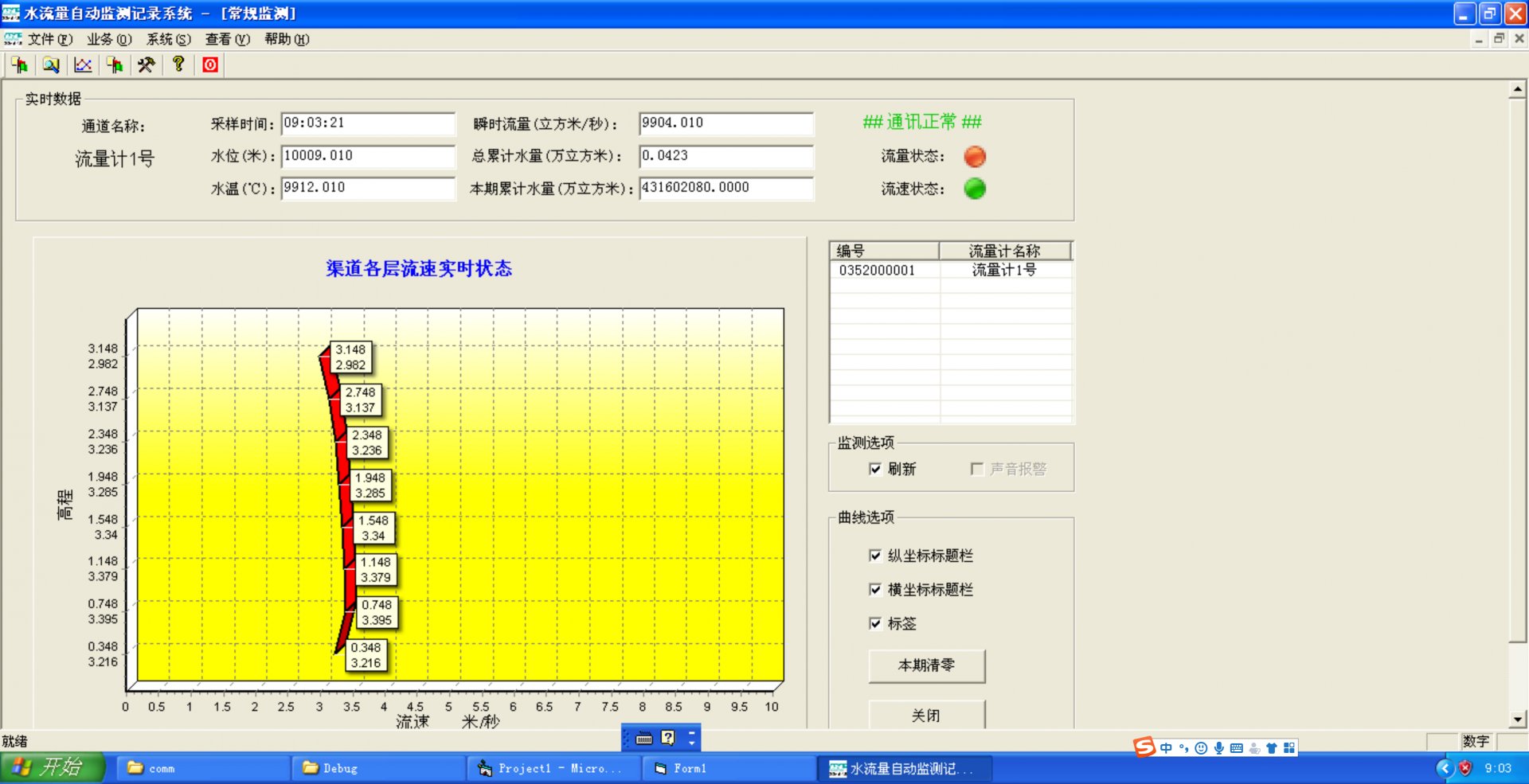

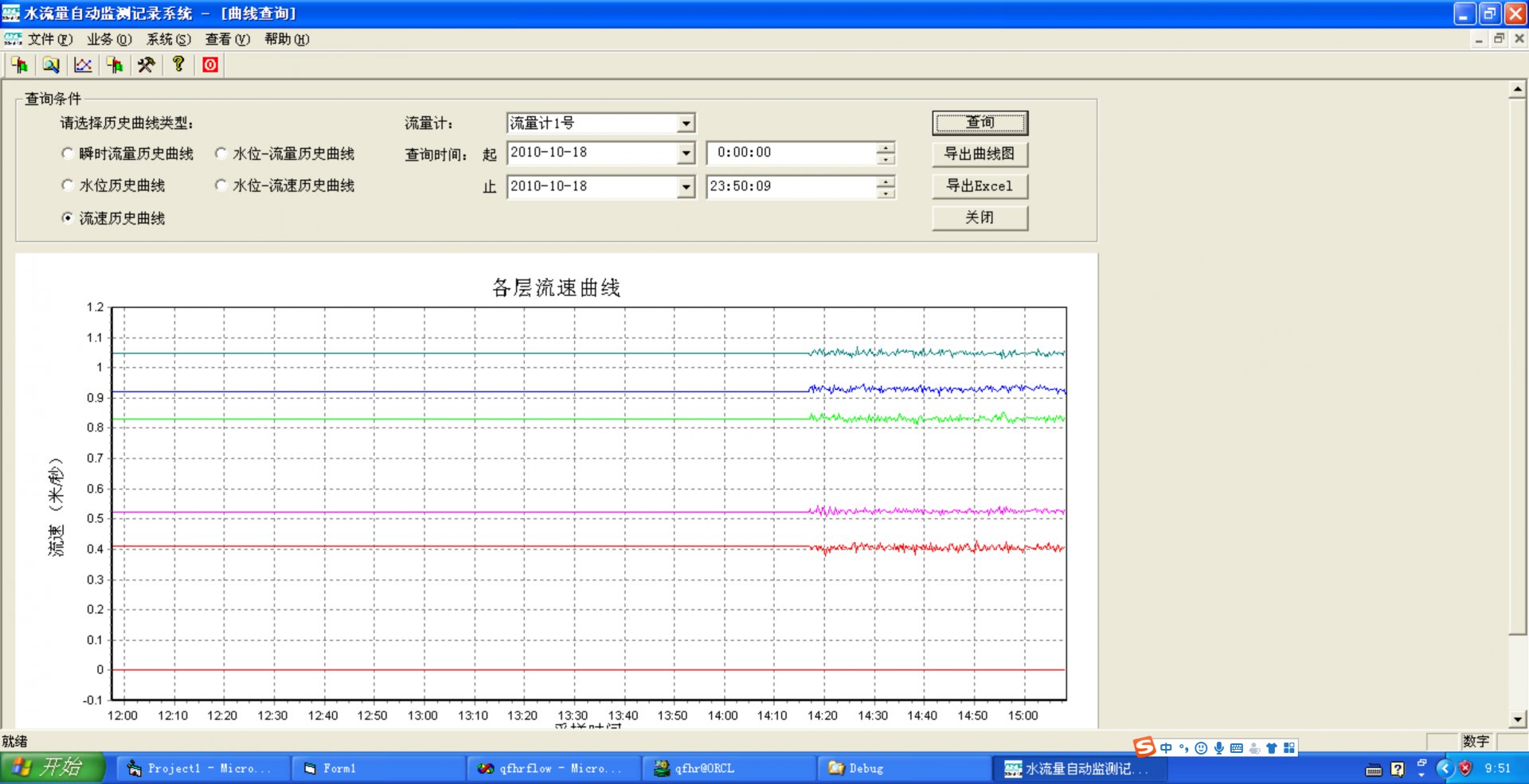

         引灤入津工程首次應用清萬水流量遠程監測系統方案，通過軟件連接沿線流量計設備，實現多站點聯合運維調控，數據傳輸、整合、報送、存儲、運行維護記錄等功能?？梢暬缑鎸崟r查看監測斷面各聲道狀態，并能對異常數據發生進行提醒，大大地提高了運行維護效率。

· 低溫環境設備安全穩定運行。

         在引灤入津工程完工后，遷西渠首很長一段時間應用的是其他廠家的流量計。由于冬天溫度太低，其他廠家的超聲波換能器甚至會凍壞，無法工作。在更換清萬水超聲波流量計后，十余年來歷經各種極端氣候，均能保證流量計安全穩定運行，持續為引調水工作運行調度發揮作用。

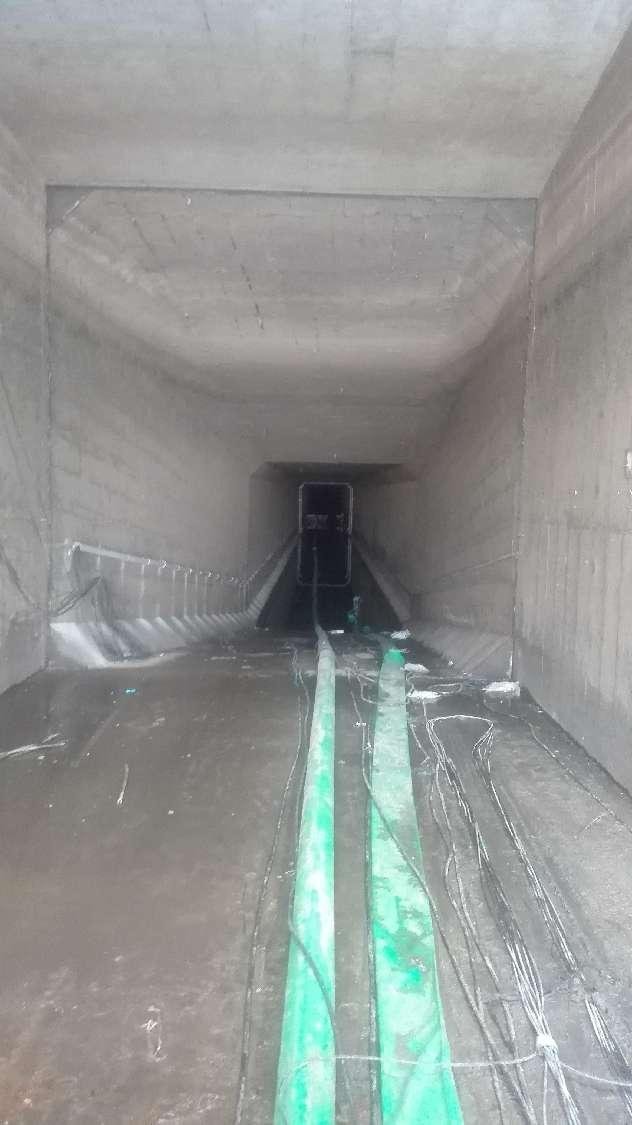

·  暗渠涵洞內側點一次性無差錯完成安裝調試。

       在引灤入津的暗渠涵洞內，也布設著清萬水提供的超聲流量計。由于新建暗渠成本高昂，盡快通水的需求非常大。一旦通水，就以為著再停水的條件非常苛刻?？量痰耐Ｋ畻l件使得設備的安裝調試要求提高到必須保證一次性無差錯，杜絕漏水漏電，干式檢測正常，才能保證通水后不出問題。時間緊，任務重，清萬水工程師夜以繼日，終于在工期內保質保量的完成安裝調試任務，保證了工程順利完工。經過十幾年，設備依然正常穩定運行。

·  渠道安裝一次成功，克服渠道沉降（周）。

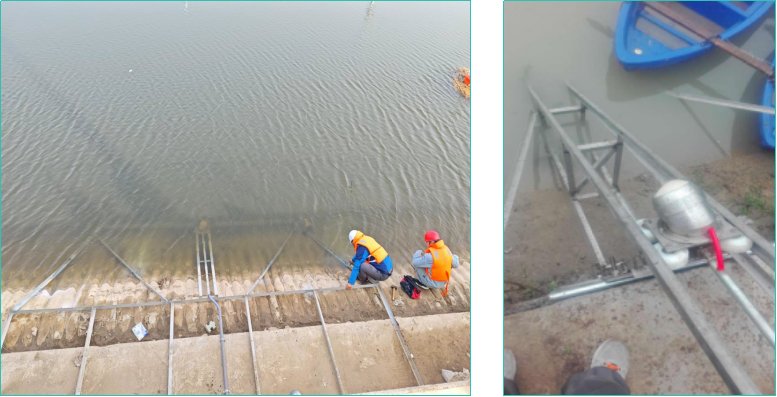

采用支架式安裝方法，解決渠道河道因沉降導致設備不能正常測量的問題。

三、方案設計

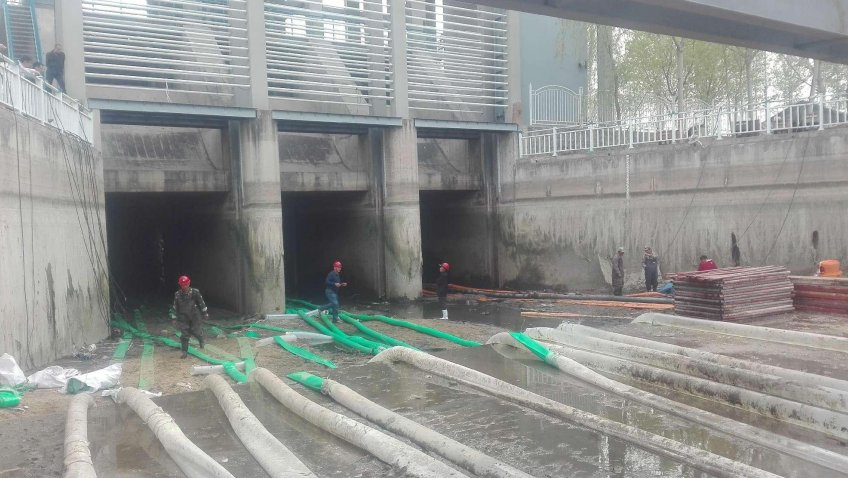

潮白河測點

1、暗涵高4300mm*寬4300

2、采用多聲道2E8P安裝模式

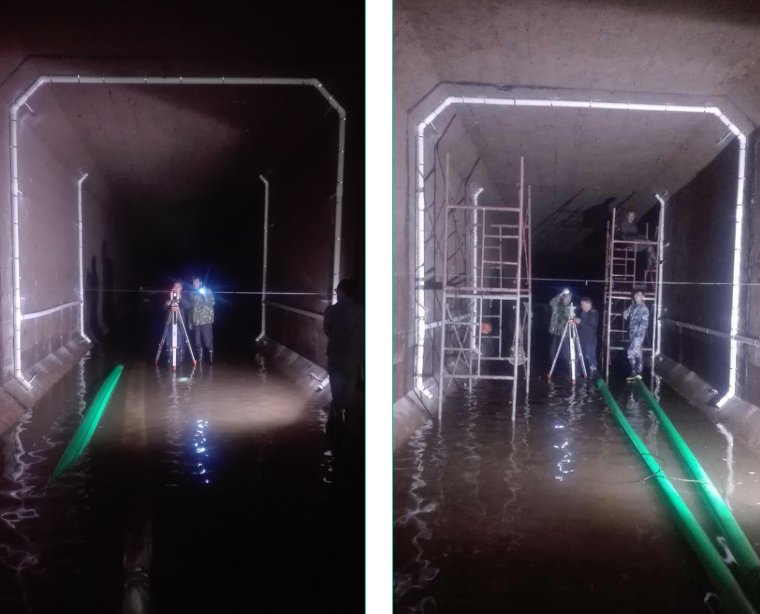

3、激光經緯儀定位

4、雙斷面交叉布置

5、采用1Mhz換能器16支

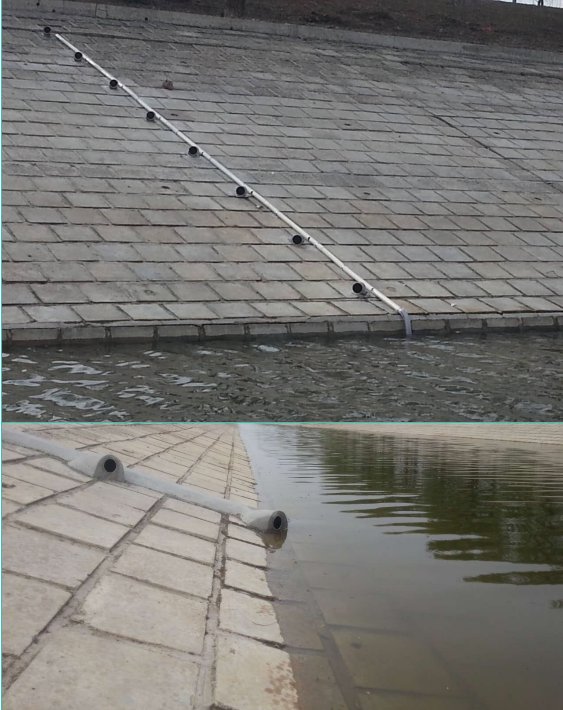

宜興阜測點

1、梯形明渠，渠底寬15米，坡比1:2.5，水深4.2米

2、采用多聲道1E8P布置安裝方式，水泥包封換能器和護線管

3、激光經緯儀定位

4、采用200khz換能器
