一、項目簡介

         南水北調工程是中華人民共和國的戰略性工程，分東、中、西三條線路，東線工程起點位于江蘇揚州江都水利樞紐。中線工程起點位于漢江中上游丹江口水庫，受水區域?yàn)楹幽?、河北、北京和天津?/p>

         南水北調東中線一期工程累計調水突破700億立方米，相當于黃河多年平均天然徑流量的1.5倍，沿線7省市1.76億人從中受益，提升了40多座大中城市經濟社會高質量發展空間。

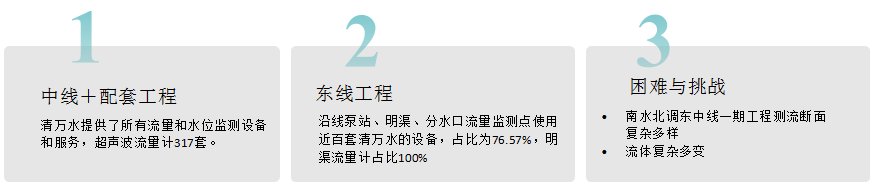

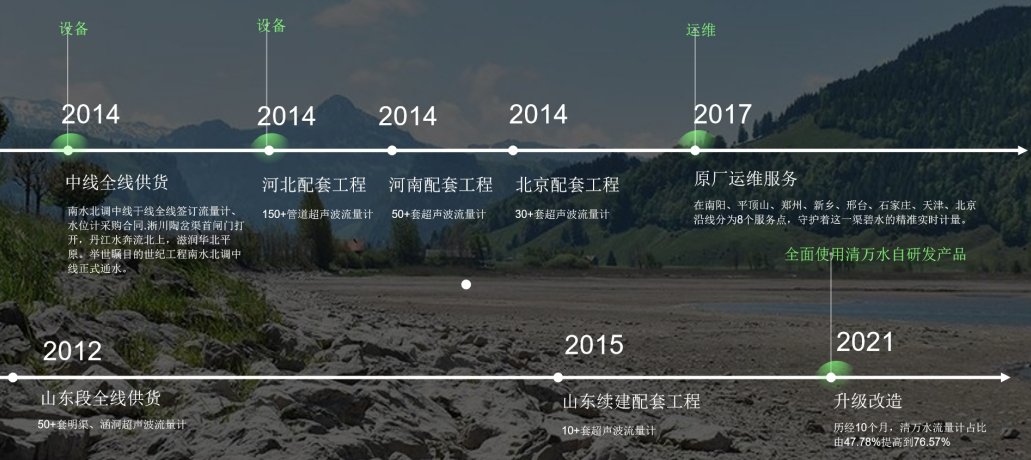

二、項目簡介

2006 年 唯一獲得1.0級檢定合格的廠家

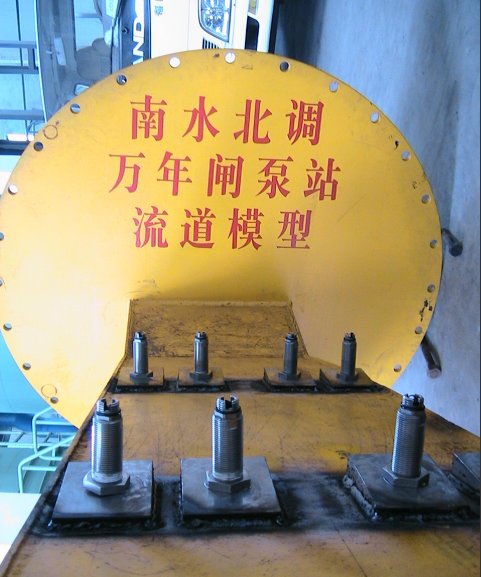

南水北調萬年閘泵站流道模型測流檢定試驗

檢定單位和地點｜國家水大流量計計量站、開封市

檢定結果｜

青島清萬水流量計1.0合格

基本誤差：±0.85%

重復性：0.20%

是唯一獲得1.0級檢定合格的廠家。

2021 年 設備改造測流裝置升級

根據《水利工程施工質量檢驗與評定規范》并結合項目實際情況，施工單位按照有關評定標準及規程對項目的單元工程、分部工程的質量進行了自評，監理單位對單元工程、分部工程的質量進行了復核，經建設單位確認，10個分部工程中優良9個，35個單元工程中優良26個。清萬水實施的9個分部工程及33個單元工程全部合格，以規范化的施工流程完成作業。

三、技術亮點

·  產品性能流量穩定，重復性好。

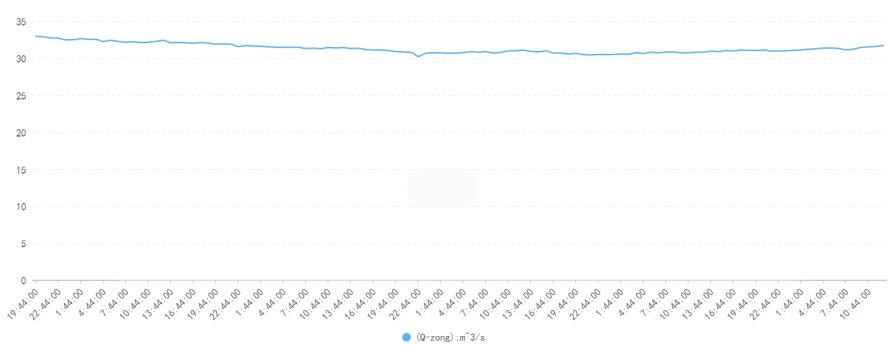

以邳州泵站，2022年5月20-26安裝的八聲道時差式超聲波流量計測得的數據為例，通過數據可以看出，測得流量數據穩定，重復性高，流量變化的震動幅度不超過5%。青島清萬水技術有限公司提供的超聲波時差式超聲波流量計產品穩定可靠。

·  清萬水的產品符合技術指標要求

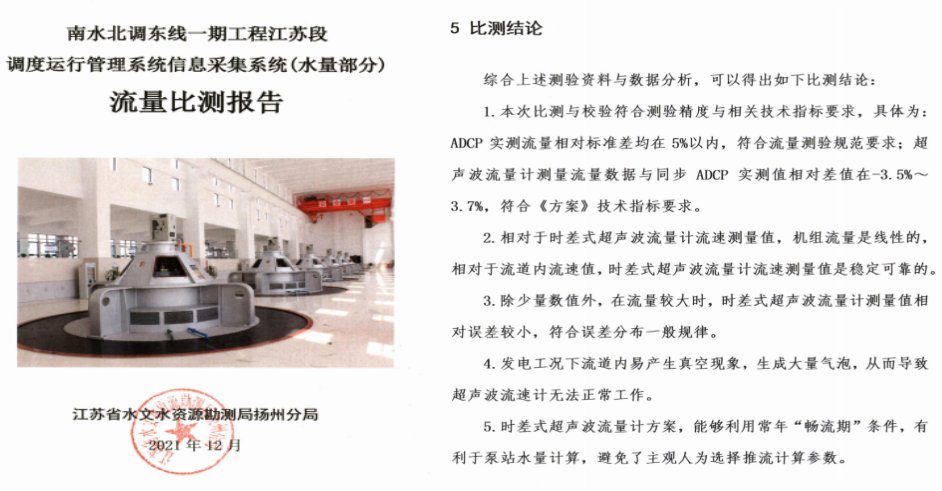

超聲波流量計測量流量數據與同步ADCP實測差值在-3.5%~3.7%，青島清萬水技術有限公司提供的流量計符合測驗精度與相關技術指標要求。

· 國內首創變斷面安裝方法和建模算法。

軟件對漸變流道模型進行自動分析，清萬水流量計通過內置算法，根據分析的數據自動計算出實際的準確斷面參數及積分權系數，流量計使用內部計算的參數及系數進行流量的積分計算，只有保證參數和系數的準確才能提高超聲流量計的測量精度。

·  產品壽命長超過15年以上。

南水北調東線濟平干渠超聲波流量計安裝于2003年，至今仍在穩定運行

南水北調中線惠南莊泵站京石段應急供水超聲波流量計安裝于2007年。

通過清萬水的專業性運維服務保障產品使用壽命均能達到15年以上。

·  準確性保證。

 建模軟件利用點坐標值自動生成特征線，壁面上點的最小二乘法擬合建立流道的各個壁面，進而對壁面進行擬合，分析流道過水?dāng)嗝鎯?nèi)的各種參數，流道過水?dāng)嗝媸浅暳髁坑?jì)進行流量測算的重要參數。

模擬分析軟件根據流道的虛擬斷面、軸線、及各聲道的位置關系自動計算出①聲道長、②聲道角、③聲道處斷面寬、④換能器突出、⑤聲道高度、⑥斷面高度等參數。

上述得到的參數輸入流量計主機，主機進一步按照內置算法計算各聲道的權重系數，利用該權重進行加權求和計算流量以保證流量計所測出精確流量。

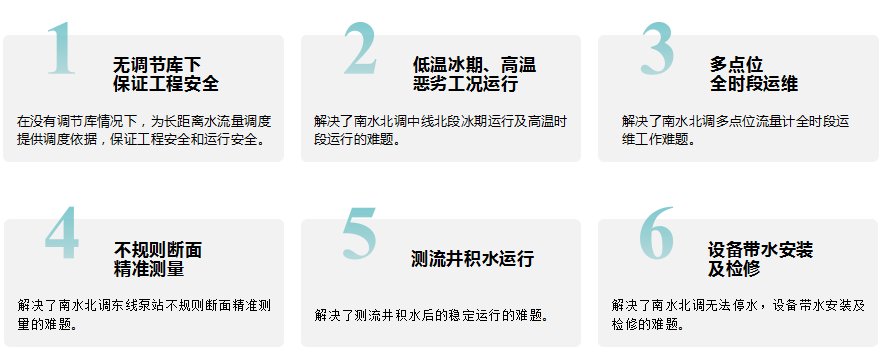

四、解決難題

1.首次解決在沒有調節庫的情況下，為長距離水流量調度提供調度依據，保證工程安全和運行安全。

項目背景：南水北調中線干線全長1432公里，是目前世界上最長距離的調水工程，該工程完全靠自流且中間沒有任何調節庫，完全靠閘門監控系統實現長距離跨流域調度運行。流量、水位的精準穩定監測是保障工程安全及運行安全的核心。

解決方案：

1.沿線所有節制閘安裝超聲波時差法流量計，保障進出口水量平衡。

2.沿線所有節制閘、工作閘、分水口安裝壓感式水位計，保障閘前后水位穩定。

3.沿線所有分水口安裝超聲波時差法流量計，保障分水口門貿易精準計量。

4.沿線所有強排泵站安裝壓感式水位計，保障岸堤強排泵站安全運行。

2.1解決了南水北調中線北段冰期運行的難題。

項目背景：由于北方冬季溫度低，早晨有凝霜現象。溫度傳感器無法反應真實水溫。致使融冰閘、碎冰閘無法按要求啟動，對長距離輸水安全運行具有極大挑戰。

解決方案：

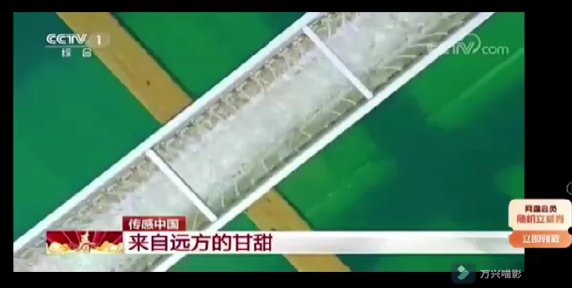

南水北調中線京石段閘控系統接入超聲波流量計，水下?lián)Q能器不間斷發射超聲波信號。依據國際章程ISO9014——超聲波在水中傳播的速度與水溫溫度的高低呈正向關系，因此設備傳輸?shù)臏囟葦?shù)據可實時反應實際水溫，以此作為融冰閘、碎冰閘啟動依據。2023年3月，央視欄目《朝聞天下·傳感中國》報道，水下的8聲道超聲波流量計對水流實時感知，確保了南水度過重重難關輸送到千家萬戶，直接受益人口達1.5億+。

3.1解決了南水北調無法停水，設備帶水安裝及檢修的難題。

項目背景：

南水北調東中線及各省市配套工程自2014年12月12日正式通水以來，惠及沿線各省市生活用水及農業用水，該工程自經運行無法停水，對設備的安裝及檢修產生極大困難。

解決方案：

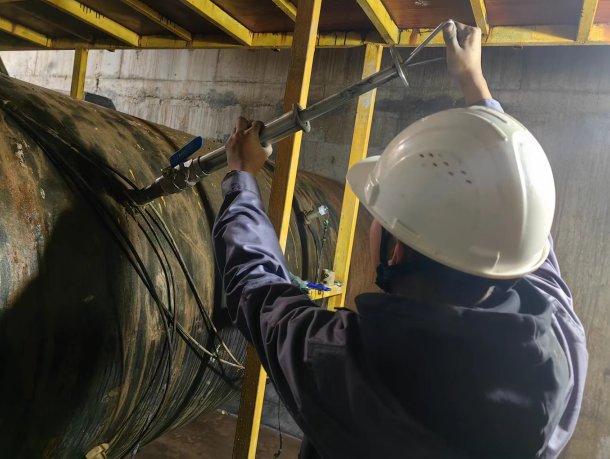

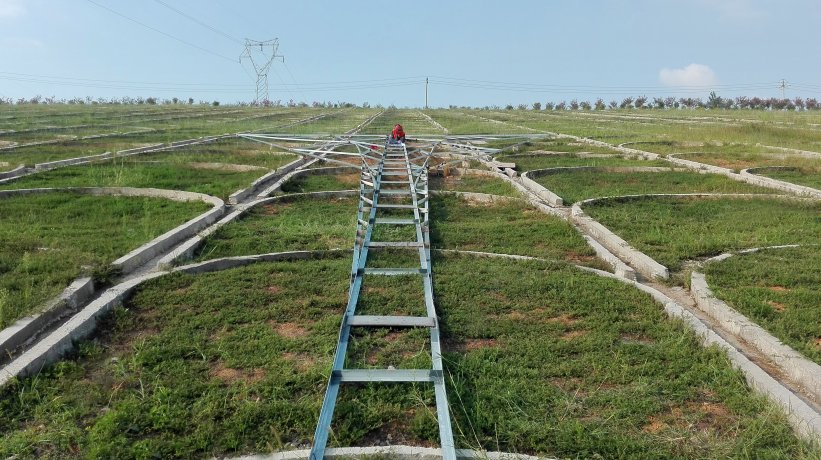

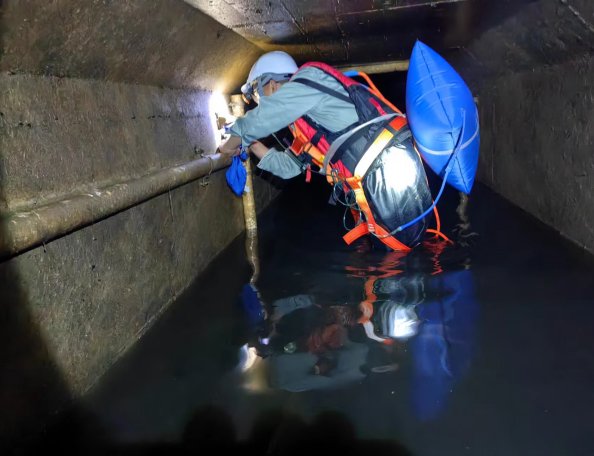

1.清萬水自主研發超聲波換能器帶水安裝支架，采用不停水作業的模式，順利完成于水深超過7.5米，邊破延伸長度超高40米斷面的8超聲波流量計的安裝工作。本次安裝解決了通水狀態線下的換能器模擬對準及安裝、不涉水作業的安全施工方案、大流量沖擊下穩固安裝等難題。

2.清萬水自主研發超聲波換能器帶水檢修工具，針對明渠、管道、涵洞、漸變面安裝在不同工況下的超聲波流量計均有帶水檢修的技術及方案，可以在保證正常供水的情況下，對設備進行相關的養護、檢修工作，確保流量計精準、穩定運行。

4.1 解決了南水北調多點位流量計全時段運維工作難題。

項目背景：

南水北調中線超聲波流量計運維實施365*24全時段當?shù)鼗\(yùn)維服務，運維人員需要到現場對每臺超聲波流量計及壓感水位計進行運行維護工作。超聲波流量計單站操作，無法多站聯動。惡劣天氣時，如現場設備出現問題，無法保證到現場處理問題的時效性，同時也對人員安全產生威脅。

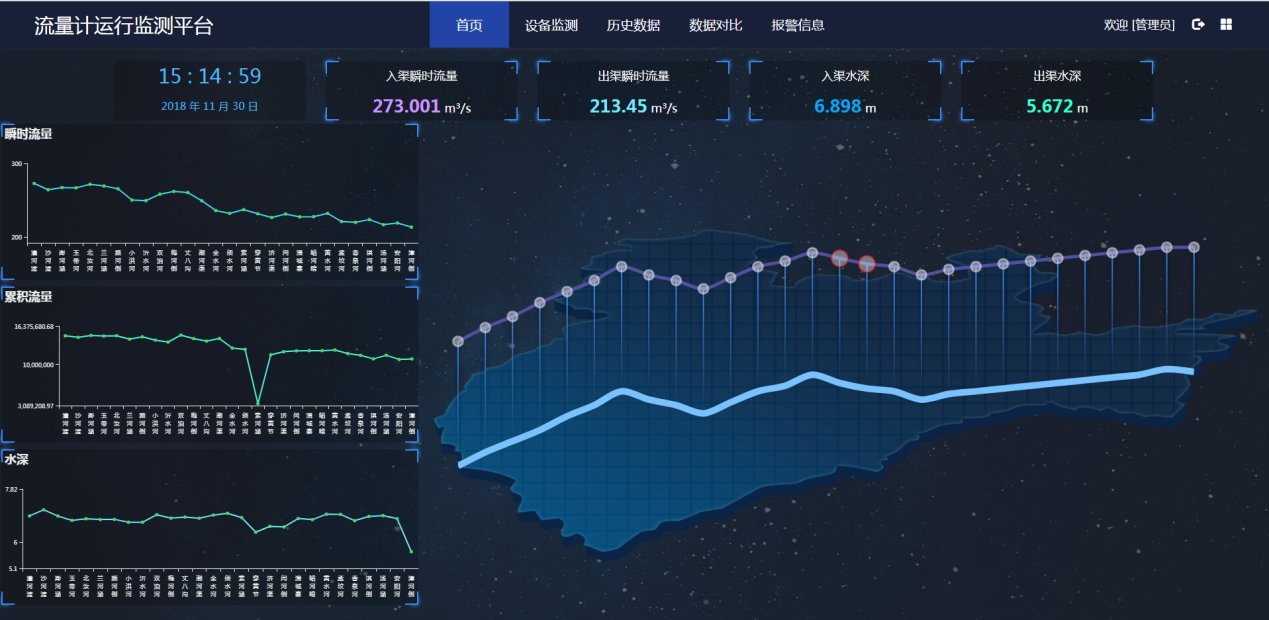

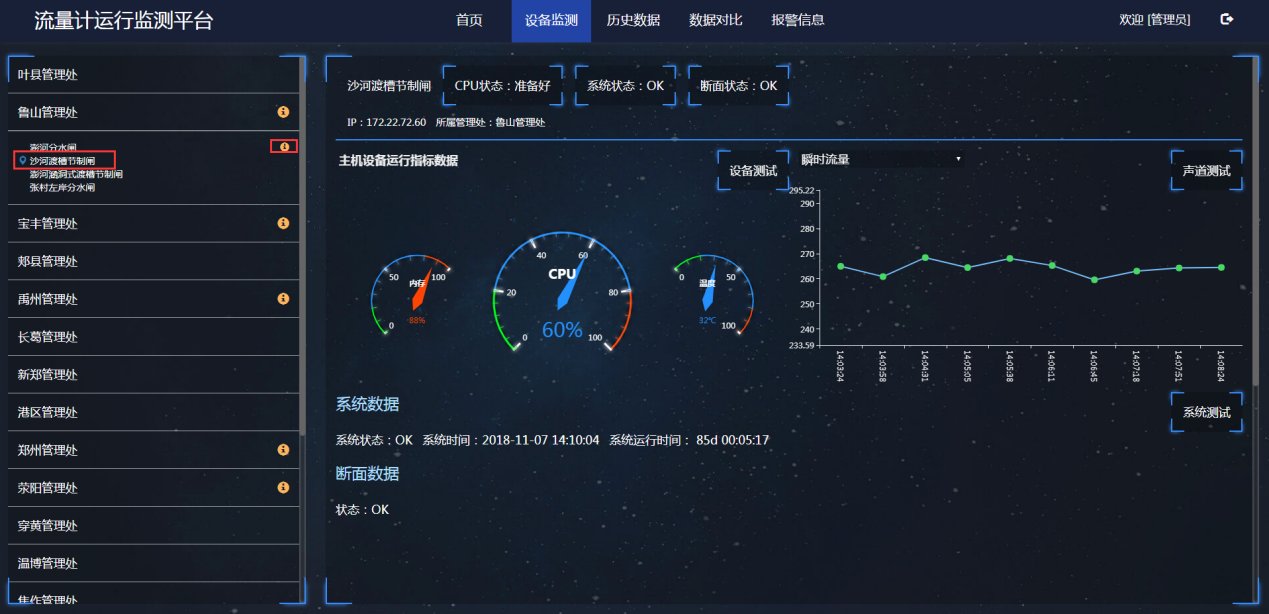

解決方案：成功應用流量計遠程智能診斷維護平臺，此平臺連接沿線所有流量計設備，可實現多站點聯合運維調控，異站點問題解決，同時兼?zhèn)鋽?shù)據整合、數據報送、數據存儲、異常報警記錄、運行維護記錄等功能。大大地提高了運行維護效率，實現無人值守。

5.1解決了南水北調東線泵站不規則斷面精準測量的難題。

項目背景：

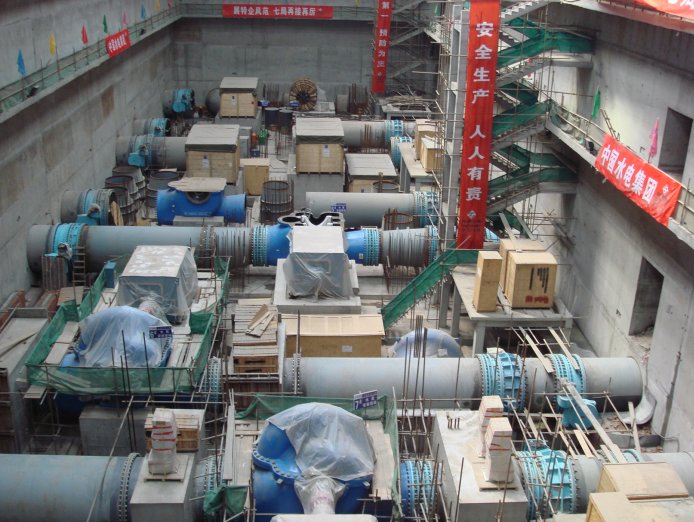

南北北調東線是亞洲最大的泵站集群的引調水工程，泵站因泵后管道短，沒有合適安裝位置，泵站流道斷面不規則、流態不穩定，致使大部分?jǐn)嗝鏌o法使用測流設備進行穩定監測。

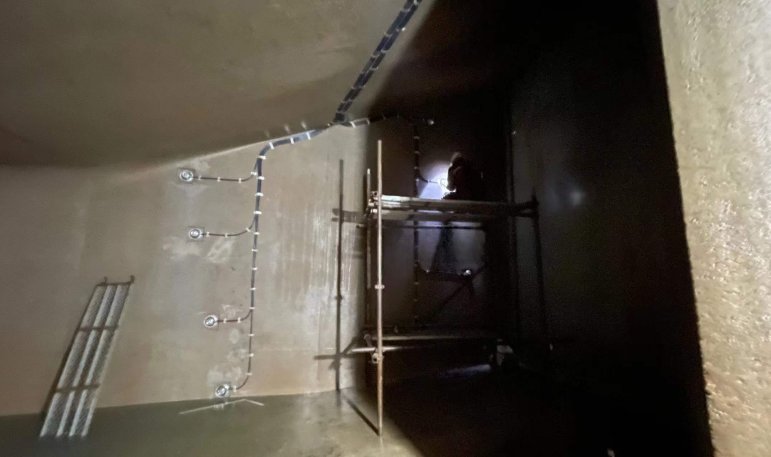

解決方案：清萬水采用CFD模擬仿真技術，還原流道進口真實進水流態，通過精準的定位與埋設施工技術，最大程度上減少換能器對流態的影響，實現泵站流道不規則斷面流量在線監測。

6.1解決了高低溫惡劣工況下設備平穩運行的難題。

項目背景：南水北調中線室外主機冬季低溫時運行環境溫度達到﹣20°，夏季高溫時主機運行溫度達到85°。高低溫的惡劣工況對設備平穩運行、使用壽命、測量精度產生巨大挑戰。

解決方案：

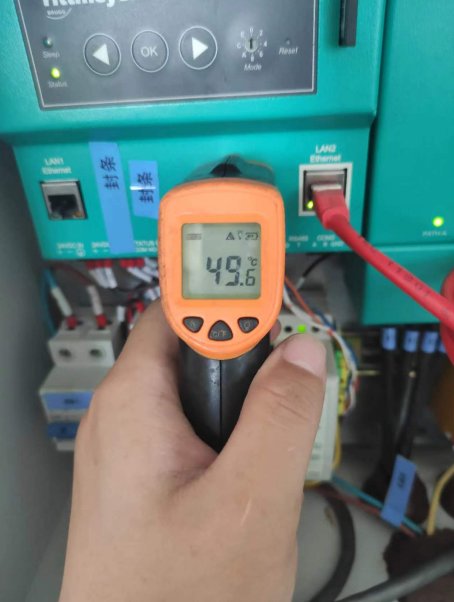

在主機運行溫度達到過熱時，超聲波流量計配備的自動溫控系統實時采集主機溫度開啟散熱模式，保證主機在溫和的溫度下持續運行。在低溫環境下，硬件性能耐寒防凝霜，清萬水的超聲波流量計仍然能穩定準確的測量。

7.1解決了測流井積水后的穩定運行的難題。

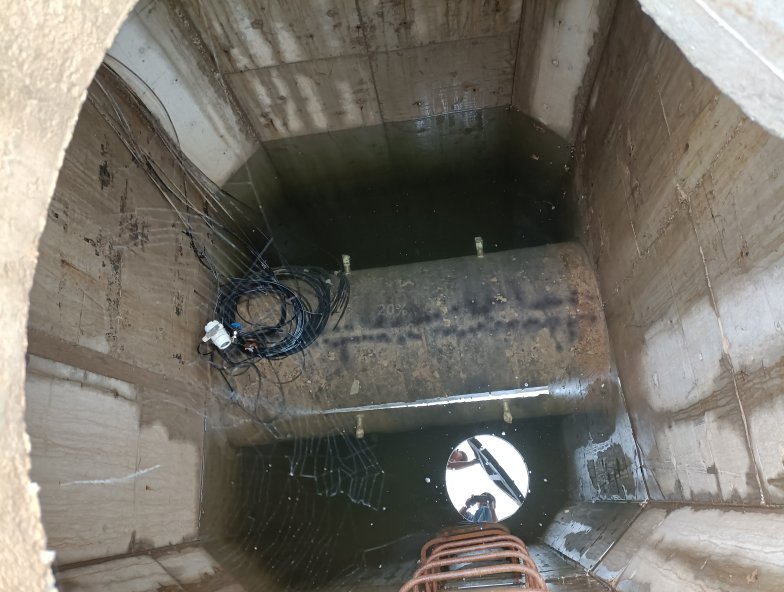

項目背景：南水北調各省市配套工程大部分為管道輸水，超聲波流量計采用管道外插式將換能器安裝在測流井內，因降雨或農田灌溉的影響，容易在井內形成積水，積水最深時淹沒測流管道及換能器。對超聲波流量計運行產生影響。

解決方案：

清萬水自主研發的換能器具備IP68的防護等級，通過柔性粘合的裝配技術，使得換能器發射面與殼體在不同環境溫度下皆能保持緊密的粘合，有效隔絕外界環境影響因素，達到防水防塵的使用效果，保證設備全天候工作，為客戶節省了后期檢修維護費用。
