一、項目簡介

      千島湖配水工程全稱“杭州第二水源千島湖配水工程”，堪稱浙江水利史上最大的“腦洞”：從淳安千島湖到杭州，建一條113公里長的人工“地下暗河”，引潔凈安全的千島湖水一路東進，途經建徳、桐廬、富陽等地，到達余杭閑林水庫，最終進入杭州千家萬戶。

杭州市第二水源千島湖配水工程從千島湖淳安縣境內取水，通過輸水隧洞將水引至杭州市余杭區閑林水庫，同時在輸水線路上設置分水口向建德市、桐廬縣及富陽市部分區域供水。工程為I等工程，主要建筑物包括千島湖進水口、千島湖～閑林水庫輸水建筑物、閑林出口流量控制及調壓設施、閑林水庫取水口及下游輸水首部建筑物。千島湖～閑林水庫輸水線路總長112.34km，其中杭州市淳安縣境內長度約為7.1km，主要建筑物包括進水口及管理區、進水口對外交通道路、輸水隧洞、金竹牌支洞、石毛畈支洞和事故檢修洞等。

共計15套：2套DN5000  ，1套DN4500，1套DN3500，5套DN1800，3套DN1600，1套DN1200，2套DN800。

三、技術亮點

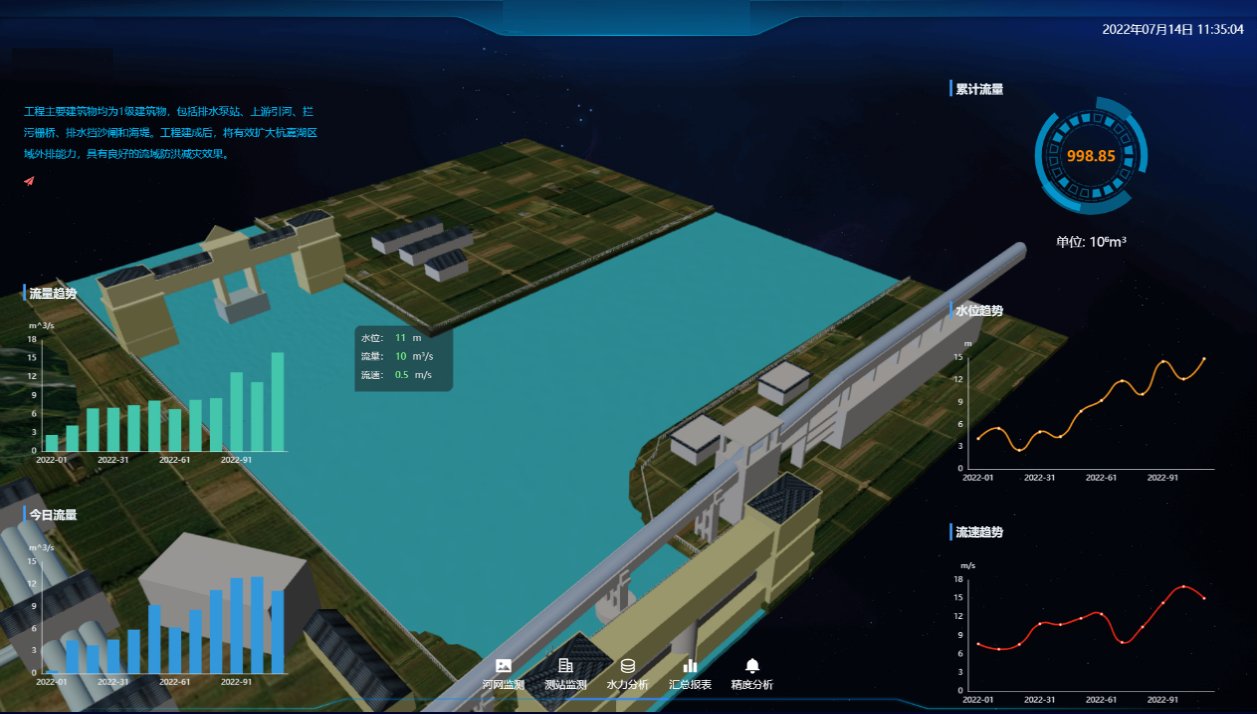

·  遠程診斷維護系統。

投入運行幾年以后發現下游流量計流量數據比上游數據偏大，經過工程師現場檢測以后發現，由于管道在施工過程都涂抹了防腐涂料，導致?lián)Q能器在工作過程中信號發射衰減。

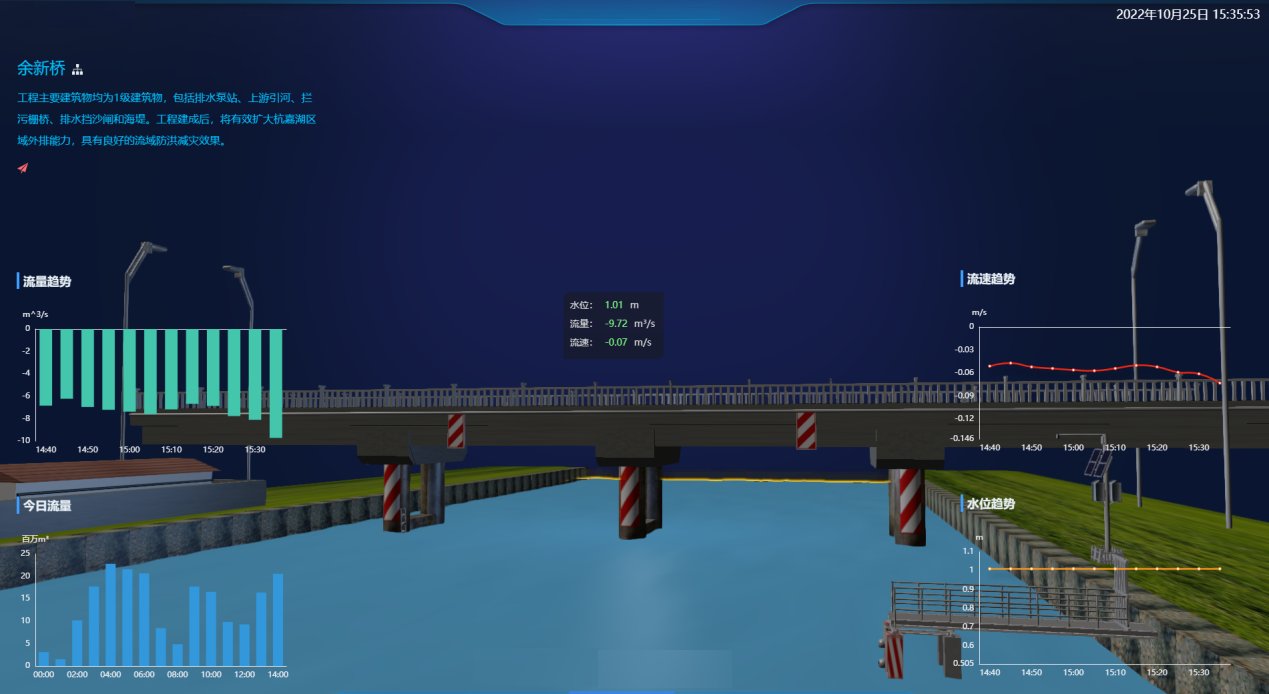

后面建議業主在次基礎增加我們的遠程診斷維護系統，可以遠程在線實時監測流量、流速等相關數據，避免出現類似問題。

·  大管徑測量穩定，現場測量精度0.5級。

杭州市質量技術監督檢測院--現場比測報告精度0.5級。

四、方案設計

金竹牌流量計室、桐村流量計室

管徑DN5000  2套8聲道管道外插式超聲波流量計。

五、施工流程

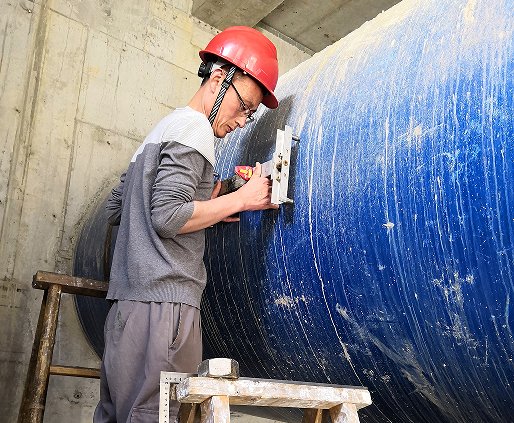

1.根據管徑和聲道布置劃線定位

采用專用的定位工具，對傳感器定位。

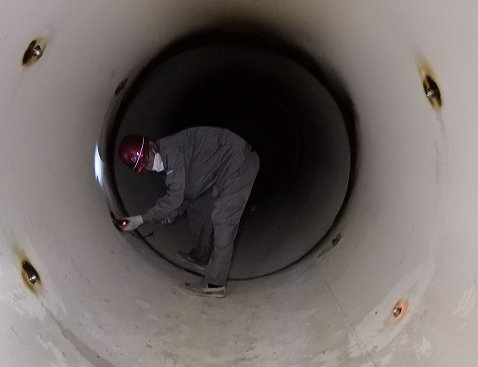

2.換能器定位

開16個（8聲道）的孔。

換能器的對準。

3.換能器安裝

開孔完成后，進行換能器的安裝，將換能器O型圈放置換能器法蘭盤槽內，再將換能器插入預先開的換能器孔中，換能器螺帽上的O型圈放置槽中，使用螺帽縮緊。內外密封依靠兩層密封圈，起到雙層密封作用。
